低压SVG机柜风扇选与智能控制设计。

一、机柜散热与智难控制要求：

１． SVG模块：50KW ＊4组。　功率损耗3%。

２． 尺寸：172＊150＊5１，数量： 2PCS。

３． 机柜内温内温最高允许４０度。

４． 要求机柜内温在２５～４０度区间，智能检测温度线性调节风扇量。

二、风扇选型：

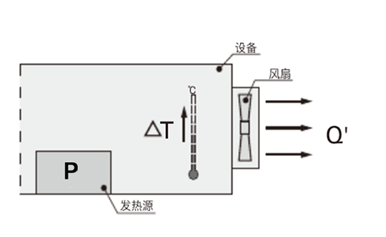

１． 计算风量

（１）计算设备内部产生的热量。



  Ｐ＝５００００＊４＊３％＝６０００Ｗ



（２）确定设备内部所能允许的温升。



　∆Ｔｃ＝４０℃－２５℃＝１５℃



         （３）方程式计算所需的动作风量。

 其中：

　Ｑ：冷却所需风量。

P：设备内部散热量（即设备消耗的电功率）

Ｔｆ：允许内部温升（华氏）

Ｔｃ：允许内部温升（摄氏）

Ｑ＇＝０．０５ｘ６０００／１５＝２０　Ｍ^３ ／ｍｉｎ

（４）估计设备用的系统阻抗。

       由于压力损失需要使用测量设备进行测量，因此一般按照动作风量的１．５２倍（动作风量为最大风量的１／２～２／３）选择风扇。

Ｑ＝Ｑ＇／（２／3）=30㎥/min

（５）根据产品手册选择所需风扇。

因产品为工业用途，优先考虑国际品牌确保品质，查询ＥＢＭ和山洋产品手册数据，山洋９ＨＶ５７４８Ｐ５Ｇ００１ 最大风量１６Ｍ^３ ／ｍｉｎ，　２ＰＣＳ　并联使用刚好。

    三、温度检测智能控制风量。

            1．温控器框图与硬件接线。

2．功能确认与仿真测试：

   （1）．功能:

         A.温度检测范围:-55℃ – 100℃ ,精度0.15℃

         B.自定义PWM占空比最小与最大值对应温度值。

         C.实时显示温度值。

   （2）设置25℃时，PWM最小，风扇低速运行；40℃时，PWM最大，风量最大。

25℃占空比最小，软件仿真PWM波形：

40℃占空比最大，软件仿真PWM波形：

增加温控器智能调节，不仅环保节能，风扇降速使用，也延长风扇寿命，机柜风冷散热，特别是所选的散热风扇功率较大，增加温控器智能调节是很有必要。
